Optoma HD141X Birnen refresh

Anfang Dezember 2016 hat es ja die Birne in meinem Beamer (Optoma HD141x) zerlegt, so dass ich mich gezwungen sah bei Amazon ein neues Modul nebst Birne zu bestellen.

Das verrichtet auch seit dem gute Dienste und TV geht wieder. Nun hatte ich da ja noch das alte Modul mit der kaputten Birn rumliegen.

Modul mit defekter Birne

In dem Modul ist eine Osram P-VIP 190/0.8 E20.8 Birne verbaut, welches es beim Amazon für ~60€ gibt, beim Chinesen gibt es die gleiche Birne für schlappe ~25€. Die bestellte Birne traf nach gut 4 Wochen.

Birnen Karton

Also machte ich mich heute ans Werk die defekte Birne gegen die neue zu tauschen. Also vorsichtig in den Karton geguckt, ob auch wirklich die passende Lampe drinn war.

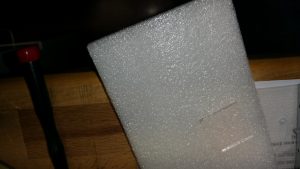

Lampe im Karton

Das sah soweit also ganz gut aus. Dann mal die Vinyl Arzthandschuh angezogen, um keine Fettflecken zu hinterlassen und die Lampe aus dem Karton geholt und sicher an die seite gelegt. Als nächstes dann die Rückseite des Modules abgeschraubt, es sind vier kleine kreuz Schrauben von gleicher Größe. Diese habe ich in eine Untertasse gelegt, damit sie nicht wegkullern. Diesen Blechkopus habe ich dann erstmal gründlich abgesaugt und mit Terpentin ausgewischt, war etwas staub.

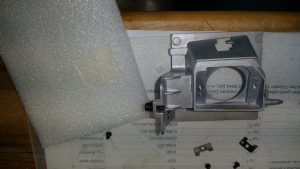

Modul in zwei Teilen

Jetzt kommt man an die Lamp selbst ganz leicht ran und kann die Lampenhalterung abschrauben, ebenfalls 4 kleine kreuz Schrauben.

Modul zerlegt

Vor der Lampe sitzt eine Glassscheibe, die mir etwas staubig vor kam. Die wird von zwei kleinen Halterungen gehalten, sind auch zwei kleine Kreuzschrauben.

Die habe ich ganz vorsichtig mit Terpentin abgerieben, leider es schon etwas Dreck in die Scheibe eingebrannt – ist auf den Fotos nicht zu erkennen. Die Scheibe hab ich dann wieder vorsichtig, was mit den Arzthandschuhen gar nicht so leicht ist, auf der Vorderseite des Modules positioniert.

Glasscheibe auf dem Modul

Dann die Birnen tauschen..

alte und neue Lampe

Die neue Birne vorsichtig im Modul ausrichten und befestigen.

Beambermodul mit neuer Birne

Und alles wieder ordentlich befestigen. Ich hab jetzt also ein altes Modul mit einer neuen Birne als spare Material rumliegen, denn irgendwann (hoffentlich nach mehr als den letzten 1640h (kann man im Beamer auslesen)) werde ich das bestimmt brauchen.
